Общ преглед на продукта

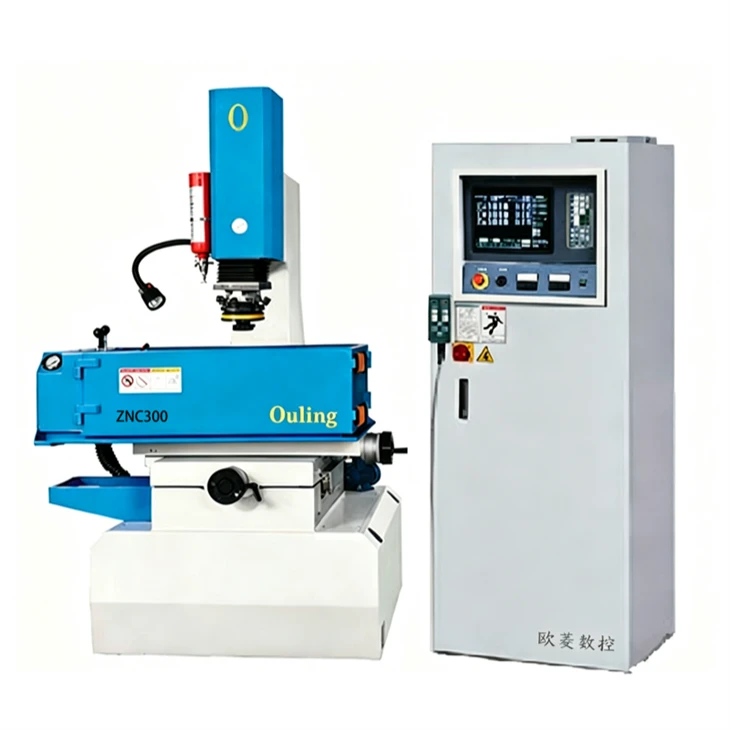

EDM машината ZNC300 Die Sinker е компактно EDM решение, предназначено за малки и средни формовъчни кухини, вложки, инструментални компоненти и прецизни проводими метални части.

С 500 × 300 mm работна маса, 300 × 200 mm X/Y ход и максимален капацитет на обработвания детайл от 350 kg, ZNC300 е подходящ за цехове за формовки и компании за прецизна обработка, които се нуждаят от стабилна EDM производителност в сравнително компактен машинен формат.

Taizhou Ouling CNC Equipment Co., Ltd. предоставя ZNC300 за приложения като кухини на шприцформи, инструментални вложки, малки матрици и обща електроерозионна обработка.

Ключови характеристики

Компактен размер на машината

ZNC300 е подходящ за клиенти, които обработват главно по-малки форми и компоненти за инструменти.

Неговият компактен формат помага:

Спестете място в работилницата
Опростете оформлението на машината
Поддържа малки и средни детайли
Подобрете гъвкавостта за ежедневно производство на форми

EDM обработка със стабилна кухина

Машината е предназначена за електроерозионна обработка на сложни вътрешни профили и формовъчни кухини.

Типичните задачи за обработка включват:

Кухини на мухъл
Дълбоки вдлъбнатини
Вътрешни профили
Прецизни вложки
Инструментални компоненти

Опора за медни и графитни електроди

Серията ZNC предоставя специални параметри за обработка и за двете:

Медни електроди
Графитни електроди

Това позволява на машината да се адаптира към различни електродни материали, използвани при обработката на кухини на матрицата.

Множество режими на обработка

ZNC300 поддържа различни етапи на EDM обработка, включително:

Груба обработка
Средна механична обработка
Фина обработка
Ултра{0}}фина обработка

Това помага на производителите да коригират процеса според формата на кухината и необходимото качество на повърхността.

Автоматично наблюдение на ARC

Машината включва автоматично наблюдение на ARC против{0}}натрупване на въглерод.

Това спомага за намаляване на нестабилните условия на разреждане по време на EDM обработка, особено при приложения с кухини и дълбок-профил.

ZNC300 Спецификации

Елемент	Спецификация
Модел	ZNC300
Размер на работната маса	500 × 300 мм
Пътуване на работната маса X/Y	300 × 200 mm
Пътуване по ос Z	220 мм
Head Travel	0 мм
Размер на работния резервоар	830 × 520 × 315 мм
Макс. Тегло на електрода	50 кг
Макс. Тегло на детайла	350 кг
Общо тегло на машината	1000 кг

Опции на системата за управление

Серията ZNC поддържа системи за управление от серия OL-.

За приложения на ZNC300 наличните конфигурации за управление могат да бъдат избрани според изискваната производителност на обработка.

Съответните контролни спецификации от серията OL- включват:

Елемент	OL-30	OL-60	ОЛ-100
Мощност	2,5 KVA	4,8 KVA	7,5 KVA
Максимален ток на ерозия	30 A	60 A	100 A
Максимална ефективност на работа	По-голяма или равна на 250 mm³/min	По-голяма или равна на 400 mm³/min	По-голяма или равна на 1000 mm³/min
Минимално износване на електрода	По-малко или равно на 0,2%	По-малко или равно на 0,3%	По-малко или равно на 0,4%
Най-добра завършваща грапавост	Ra По-малко или равно на 0,2 μm	Ra По-малко или равно на 0,3 μm	Ra По-малко или равно на 0,6 μm
Дисплей	Индустриален компютърен дисплей	Индустриален компютърен дисплей	Индустриален компютърен дисплей

Действителната конфигурация на управление трябва да бъде избрана в съответствие с приложението за обработка.

Типични приложения

EDM машината ZNC300 Die Sinker е подходяща за:

Малки кухини на шприцформата
Вложки за мухъл
Прецизна инструментална екипировка
Малки матрици
Обработка на дълбоки вдлъбнатини
Обработка на вътрешни кухини
Ремонт на мухъл
Обща EDM обработка

Подходящи типове детайли

ZNC300 е особено подходящ за:

Малки компоненти на матрицата
Вложки със среден{0}}размер
Прецизни инструменти
Персонализирани части за инструменти
Проводими метални компоненти в диапазона на натоварване на машината

С максимално тегло на детайла от 350 kg и капацитет на електрода от 50 kg, той е много подходящ за рутинно производство на матрици.

Структура на машината

Машината използва структура от чугун FC-35 с естествено атмосферно въздействие и многоетапно третиране на стареене.

Това помага за подобряване на:

Структурна стабилност
Твърдост
Дългосрочно{0}}запазване на точността
Устойчивост на деформация по време на работа

Прецизните{0}}лагери и стабилните механични компоненти също поддържат надеждна ежедневна обработка.

ЧЗВ

Q1: За какво се използва главно ZNC300?

A1: ZNC300 се използва главно за малки и средни формовъчни кухини, вложки, инструменти и прецизна EDM обработка.

В2: Какво е максималното тегло на детайла?

A2: Максималното тегло на детайла е 350 кг.

Q3: Какво е максималното тегло на електрода?

A3: ZNC300 поддържа електроди до 50 kg.

В4: Какъв е размерът на работната маса?

A4: Размерът на работната маса е 500 × 300 mm.

В5: Какво представлява пътуването X/Y?

A5: Машината осигурява 300 × 200 mm X/Y ход.

В6: Може ли ZNC300 да използва графитни електроди?

A6: Да. Серията ZNC поддържа специални параметри за обработка както за медни, така и за графитни електроди.

Q7: ZNC300 подходящ ли е за магазини за мухъл?

A7: Да. Компактният му размер и възможността за обработка на кухини го правят подходящ за формовъчни цехове, обработващи по-малки форми, вложки и инструменти.
