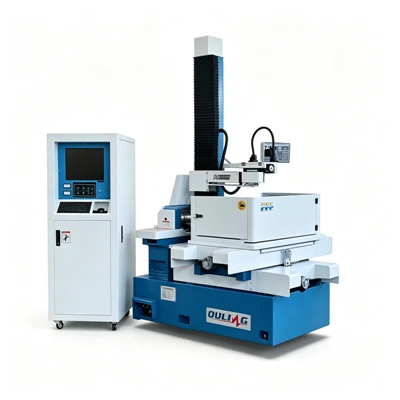

OL3545FS единична режеща тел EDM е проектирана за малки-до-средно проводими детайли, изискващи подобрена точност на рязане и стабилна производителност на обработка. Той разполага с работна маса с размери 420 × 710 mm, ход X/Y 350 × 450 mm, ход U/V 60 × 60 mm и поддържа детайли с дебелина до 500 mm и тегло 300 kg. С ±0,02 mm точност на позициониране, ±0,004 mm повтаряща се точност на позициониране и оптимална грапавост на повърхността от 2,0 μm, OL3545FS е подходящ за прецизни форми, инструменти и общи приложения за рязане с телена ерозионна обработка.
| Механична спецификация | OL3545FS | |
| Размер на работната маса | 420*710 мм | |
| Ход по оста X/Y | 350*450мм | |
| Ход на оста U/V | 60*60 мм | |
| Ход по оста Z | 460 мм | |
| Максимална дебелина на детайла | 500 мм | |
| Макс. тегло на детайла | 300 кг | |
| Тегло на тялото на машината | 1200 кг | |
| Подова площ на тялото на машината | 1500×1100×1850 мм | |
| Технически параметър | ||
| Макс. ъгъл на конус / дебелина | ±6 градуса / ±15 градуса /±30 градуса /80 мм | |
| Макс. скорост на обработка | 150 mm²/мин | |
| Макс. скорост на подаване на тел | 1~11.4m/sec (регулируема честота) | |
| Точност на позициониране | ±0,02 мм | |
| Повтаряща се точност на позициониране | ±0,004 мм | |
| Оптимална точност на обработка | ±0,006 мм | |
| Оптимална грапавост на повърхността | 2.0μm | |
| Диаметър на молибденовата тел | 0,10~0,25 мм | |
| Захранване | 3 фаза/380V/50Hz | |
| Консумирана мощност | 3kVA | |
| Стандартна конфигурация | ||
| Осово свързване | XYUV ос едновременно | |
| Тип направляваща релса | V-образна закалена релса | |
| Режим на задвижване по оста XY | Стъпков двигател | |
| Централна система за смазване | ръчно / автоматично | |
| Капацитет на диелектричен резервоар | 40 L | |
| Контролер | Вертикален контролен шкаф | |
| Софтуерна платформа | Windows XP | |
| Система за управление | Auto-cut/ Win-cut/X8/HL | |
| Езиков дисплей | китайски/английски/руски | |
| Монитор | 17" LCD | |
| Цифров дисплей за отчитане | DRO по ос XY (5μm) | |
| CNC инструкция | Стандартен ISO код | |
| Тип трансмисия | USB/LAN | |
